Как проверить патрубок системы нивелирования Wirtgen 2259418 перед заказом
Опубликовано: 26.08.2026
Простой асфальтоукладчика или холодной фрезы из-за утечки в контуре нивелирования — ситуация, которая обходится дороже, чем стоимость самой запчасти. Патрубок, соединяющий гидравлический блок или датчик с магистралью, находится под постоянным давлением и вибрацией. Когда деталь выходит из строя, заказ по артикулу 2259418 кажется очевидным шагом. Однако практика показывает, что даже при точном совпадении номера каталога можно получить деталь, которая не встанет на место или не обеспечит герметичность. Перед оформлением заявки на Wirtgen 2259418 требуется провести ряд проверок, чтобы избежать возвратов и повторных простоев техники. Как последовательно отделять проблему датчика от кабеля и пульта, здесь разобраны нюансы на примере диагностики системы нивелирования.
Конструктивная роль патрубка 2259418
Назначение патрубка 2259418 нужно подтверждать по каталогу конкретной машины и схеме узла. Одинаковые по виду элементы могут работать в разных контурах и иметь разные требования к соединениям, поэтому делать вывод о функции детали только по внешнему виду не стоит.
Артикул 2259418 нельзя считать универсальным обозначением для любого похожего соединительного элемента. Перед заказом нужно сверить конфигурацию, резьбовые окончания, посадочные места и критичные размеры по документации и фактической детали.
Сверка каталожных данных и модификаций
Первая и самая частая ошибка — слепой заказ по номеру без учета серийного номера машины. Концерн Wirtgen периодически обновляет гидравлическую обвязку, сохраняя при этом общий индекс модели.
Что уточнить в каталоге
- Совместимость по серийному номеру — применяемость артикула нужно уточнять по серийному номеру машины или номеру рамы в каталоге производителя.
- Тип системы нивелирования — электрическая (с гидравлическим приводом) или полностью гидравлическая. Разводка контуров и, соответственно, форма патрубка могут различаться.
- Дополнительные элементы — проверьте наличие ответвлений, посадочных мест, заглушек и других элементов, которые присутствуют на вашей детали или указаны на каталожной схеме.
Физический осмотр демонтированной детали
Прежде чем отправлять заявку, снимите поврежденный патрубок с машины. Без физического доступа к детали вероятность ошибки возрастает. Осмотр даст информацию, которую не дает ни один каталог.

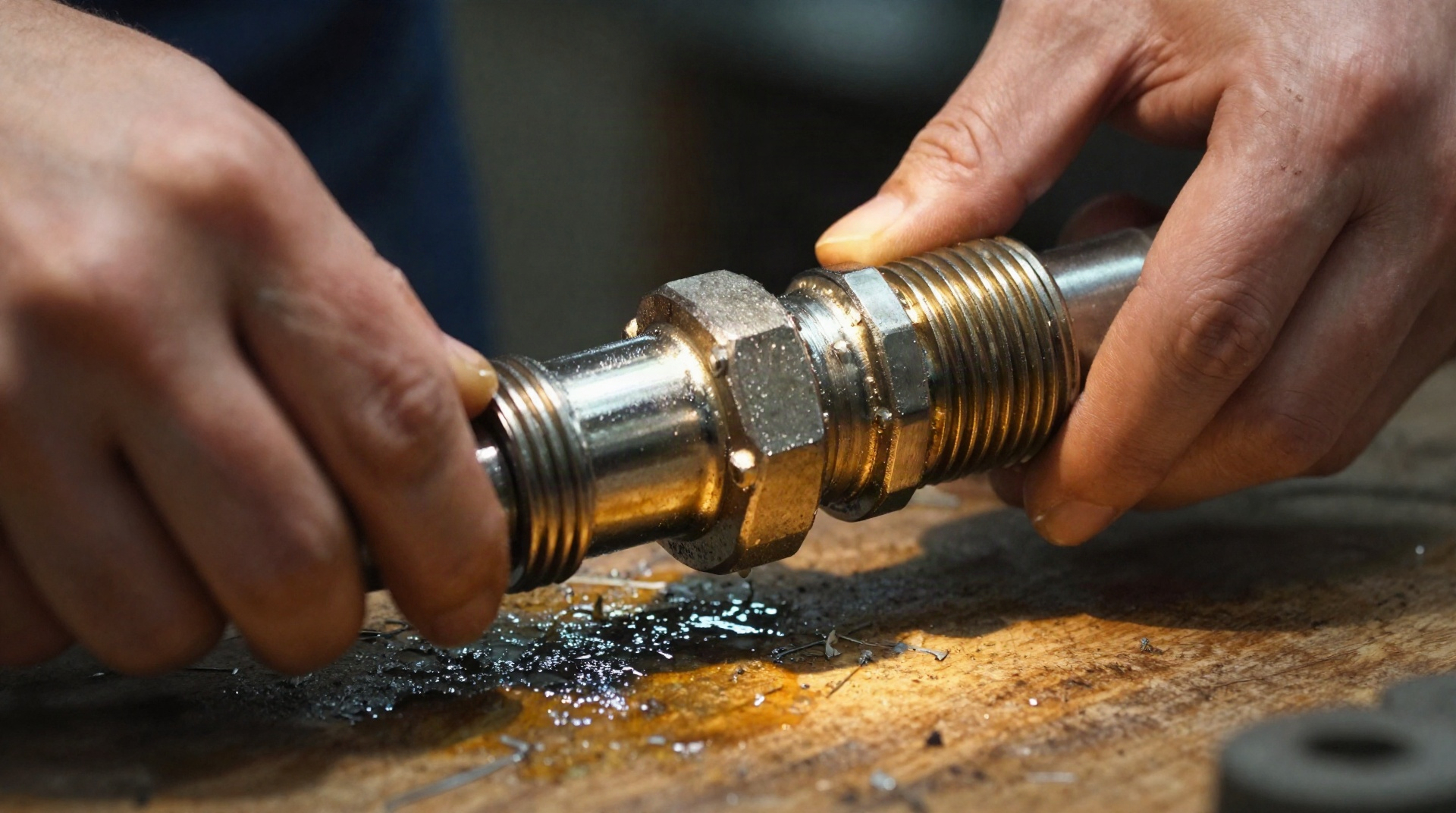

Проверка резьбы и конусов
Тип резьбы и уплотнения на соединении нужно определять по каталогу, маркировке и точным замерам. Внешне похожие резьбы могут быть несовместимы, поэтому подбирать фитинг «на глаз» нельзя.
- Пройдитесь резьбомером по виткам. Ошибка в шаге резьбы (например, M14x1.5 вместо M14x2.0) не позволит накрутить фитинг.
- Оцените состояние конуса. Если на старом патрубке есть следы проточки или раковины от коррозии на уплотнительной поверхности, замена уплотнительного кольца не решит проблему — новый патрубок должен иметь абсолютно гладкий конус.
- Измерьте размер «под ключ». На контуры нивелирования часто ставят элементы с уменьшенным шестигранником из-за стесненного пространства. Если заказать стандартный патрубок с полноразмерной головкой, ключ может не влезть между рамами.
Измерение геометрии
Геометрия и углы изгиба могут быть критичны для установки. Аналог с другой формой способен конфликтовать с соседними деталями или неправильно располагаться в узле, поэтому форму нужно сверять по образцу и каталогу.

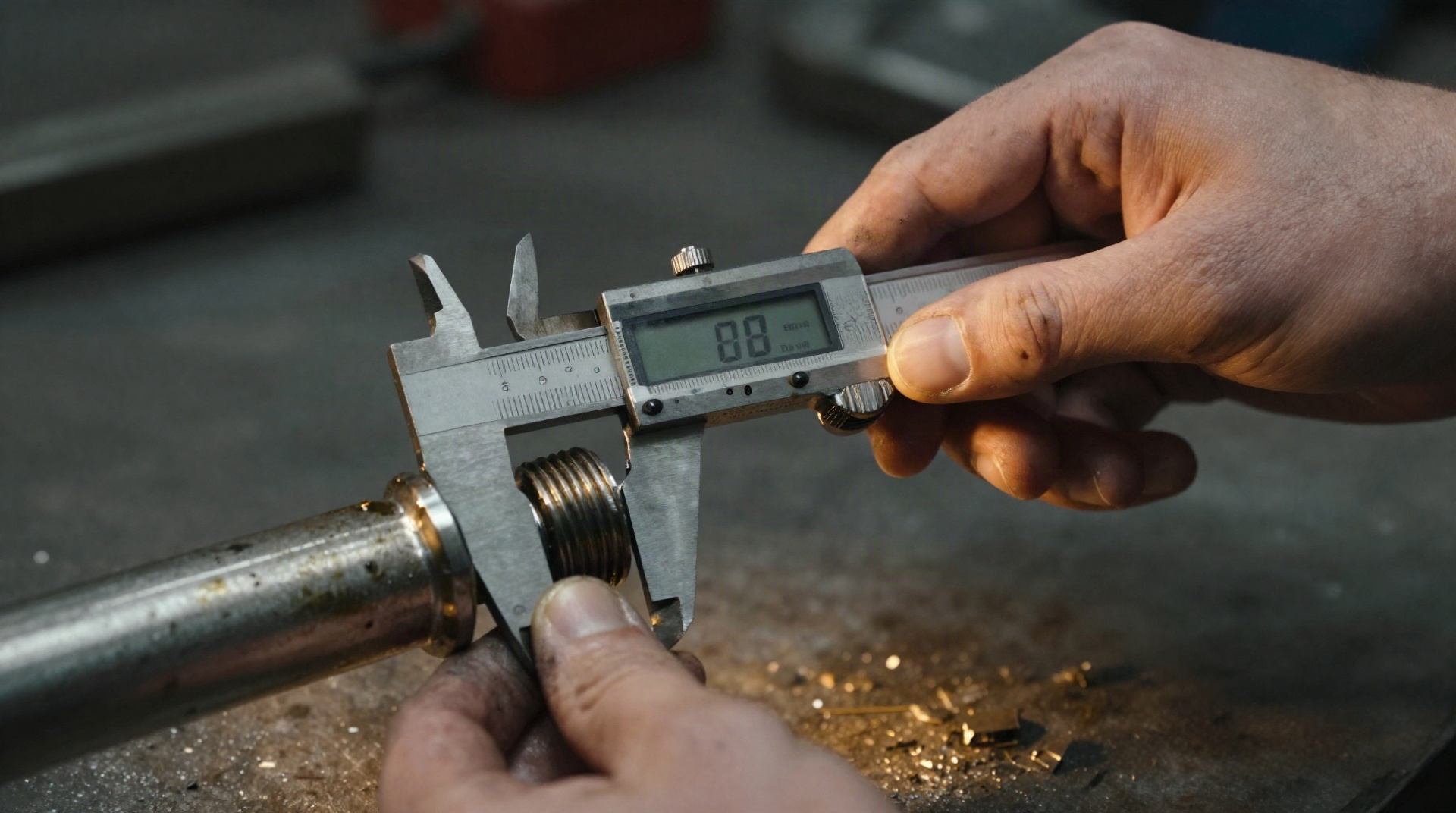

Замерьте штангенциркулем:
- Межосевое расстояние между центрами резьбовых отверстий (если деталь двухсторонняя).
- Угол отгиба относительно базовой плоскости.
- Длину резьбовой части (цоколя) до упорного буртика.
Параметры уплотнений
Даже при совпадении металлической части нужно отдельно проверить тип и размеры уплотнений. Конкретное исполнение соединения подтверждают по каталогу, схеме узла или документации поставщика.
| Тип уплотнения | Особенности для контура нивелирования |
|---|---|
| Кольцо NBR (бутадиен-нитрильный каучук) | Сверить по документации конкретного исполнения |
| Кольцо FKM (фторкаучук, витон) | Сверить по документации конкретного исполнения |
| Медная шайба | Требует идеальной соосности при затяжке и точного момента. Деформируется необратимо, при каждом монтаже нужна новая. |
Материал уплотнений нельзя надёжно определять только по цвету. Перед заказом нужно подтвердить тип эластомера по маркировке, каталогу или документации и проверить его совместимость с рабочей жидкостью и температурным режимом.
Гидравлические характеристики
Если патрубок относится к гидравлическому контуру, его рабочее и импульсное давление должно соответствовать требованиям конкретной машины. Значения берут из документации, а не из общего диапазона.
При проверке данных поставщика обратите внимание на:
- Допустимый предел определяют по документации машины и фактическому состоянию сопряжённых деталей.
- Проходное сечение — зауженный внутренний диаметр (частая проблема у неоригинальных деталей из-за более толстых стенок) создает гидравлическое сопротивление. Цилиндр нивелирования будет медленнее реагировать на команду пропорционального клапана.
Риски при использовании аналогов
Рынок предлагает множество кросс-номеров на деталь 2259418. Часть из них полностью повторяет оригинал, но некоторые производители допускают отклонения в технологическом процессе.
Для аналога важны подтверждённые параметры соединения, материала, давления и уплотнения. Наличие конкретного стандарта само по себе не доказывает совместимость с машиной. Негерметичность соединения может нарушать работу гидравлического контура, поэтому состояние резьбы и уплотнений нужно проверять до монтажа.
Входной контроль при получении
Проверка перед заказом не имеет смысла, если деталь не проверяется при получении на складе. Заявка оформлена, деталь приехала — следующий шаг происходит до подписания накладной.
- Сверка геометрии со старой деталью — приложите новый патрубок к снятому. Они должны совпадать до миллиметра. Даже небольшая разница в длине хвостовика может изменить посадку соединения, поэтому геометрию сверяют по чертежу или снятой детали.

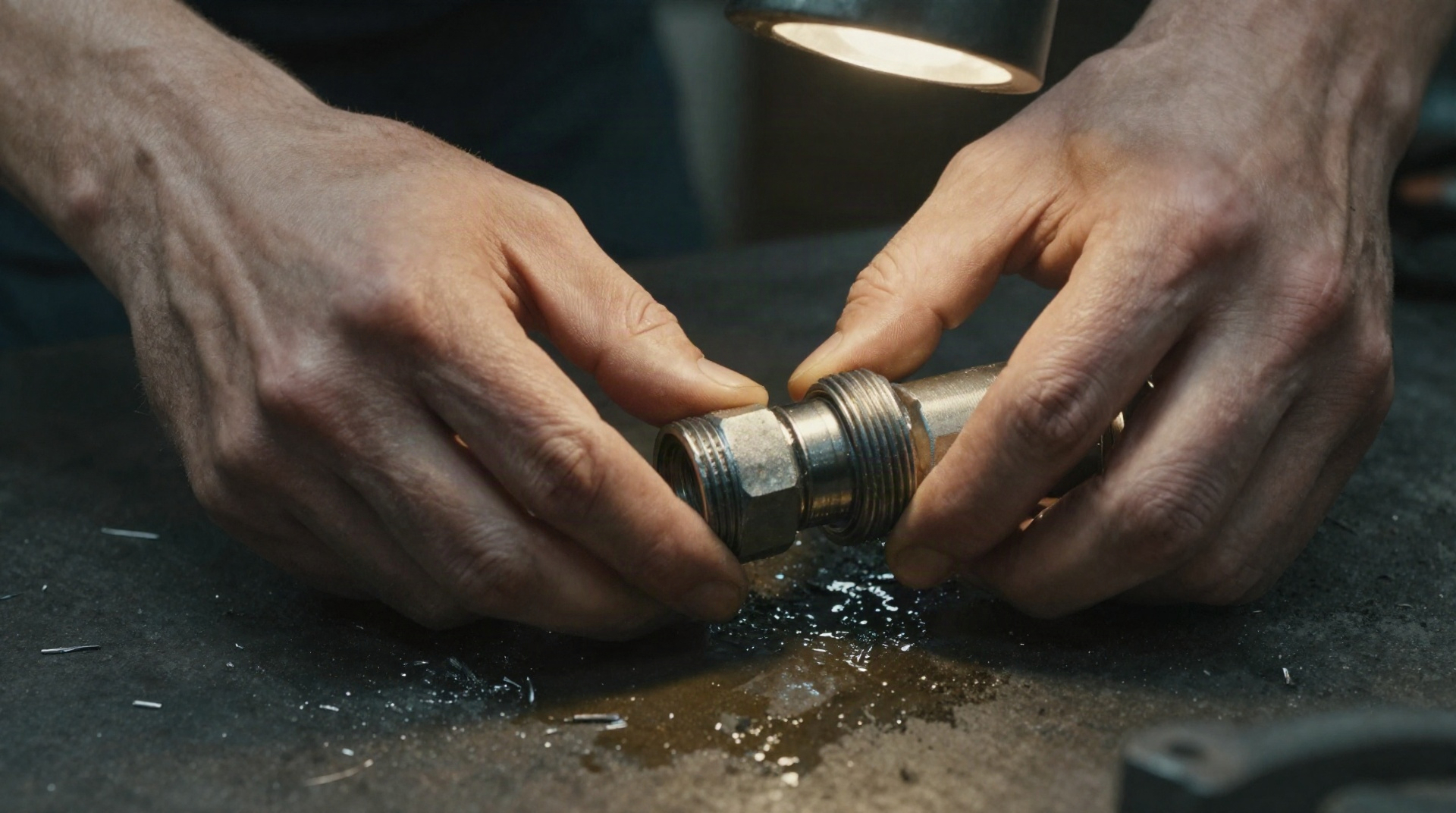

- Проверка резьбы пробным калибром — вкрутите и выкрутите калибр-пробку. Резьба должна идти плавно, без заклинивания. Заусенцы на витках недопустимы — они срежут уплотнительное кольцо при монтаже.
- Осмотр антикоррозийного покрытия — патрубки системы нивелирования работают в зоне постоянного попадания битумной эмульсии и воды. Если деталь поставляется с поврежденным цинковым покрытием, коррозия начнет разрушать металл под уплотнением в первый же сезон.
- Наличие заглушек — открытые резьбовые отверстия говорят о нарушении условий хранения. В резьбу и внутренний канал могла попасть пыль. Продувка перед монтажом обязательна.
Тщательная сверка параметров по каталогу, физический обмер снятой детали и жесткий входной контроль полученного патрубка исключают ситуацию, когда машина собрана, контур заполнен маслом, а соединение дает течь. Точность в мелочах определяет скорость возврата асфальтоукладчика или фрезы на линию.
